Panel Operasi

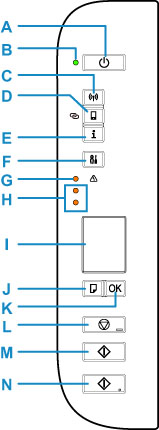

* Semua lampu pada panel operasi ditunjukkan menyala dalam gambar di bawah ini untuk tujuan penjelasan.
- A: Tombol DAYA(ON)
- Menyalakan atau mematikan daya. Sebelum menyalakan daya, pastikan bahwa penutup dokumen tertutup.
- B: Lampu DAYA(ON)
- Menyala setelah berkedip ketika daya dinyalakan.
- C: Tombol Jaringan(Network)
- Mengaktifkan/menonaktifkan Wi-Fi.
- D: Tombol Langsung(Direct)
- Mengaktifkan/menonaktifkan koneksi Langsung Nirkabel.
- E: Tombol Informasi(Information)
- Memulai pencetakan informasi setelan jaringan.
- F: Tombol Pengesetan(Setup)
- Pilih menu untuk melakukan perawatan pencetak dan untuk mengubah setelan pencetak. Menekan tombol ini secara berulang mengalihkan tampilan segmen pada LCD.
- G: Lampu Alarm
- Menyala atau berkedip ketika terjadi kesalahan.
- H: Lampu Tinta
-
Menyala atau berkedip ketika tinta habis, dan lainnya.
Lampu bagian atas menunjukkan status kartrij FINE hitam, lampu bagian bawah menunjukkan status kartrij FINE berwarna.
- I: LCD (Tampilan Kristal Cair)
-
Menampilkan jumlah salinan, kode perawatan, kode kesalahan atau berbagai ikon.
- J: Tombol Pilihan Kertas(Paper Select)
- Memilih ukuran kertas pencetak.
- K: Tombol OK
- Menyelesaikan pemilihan setelan ukuran kertas. Tombol ini juga digunakan untuk mengatasi kesalahan.
- L: Tombol Berhenti(Stop)
- Membatalkan operasi. Anda dapat menekan tombol ini untuk membatalkan tugas pencetakan, penyalinan, atau pemindaian yang sedang berlangsung.
- M: Tombol Hitam(Black)*
- Memulai penyalinan hitam putih. Anda juga dapat menekan tombol ini untuk memastikan pilihan Anda untuk item setelan atau untuk menyelesaikan kesalahan.
- N: Tombol Warna(Color)*
- Memulai penyalinan berwarna. Anda juga dapat menekan tombol ini untuk memastikan pilihan Anda untuk item setelan atau untuk menyelesaikan kesalahan.
* Dalam aplikasi perangkat lunak atau petunjuk, tombol Warna(Color) dan Hitam(Black) secara kolektif disebut tombol "Start" atau "OK".
